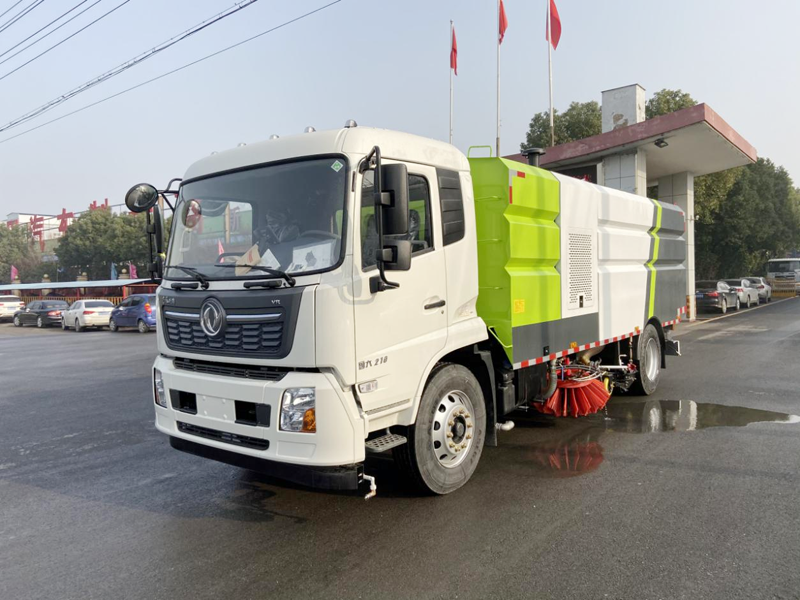

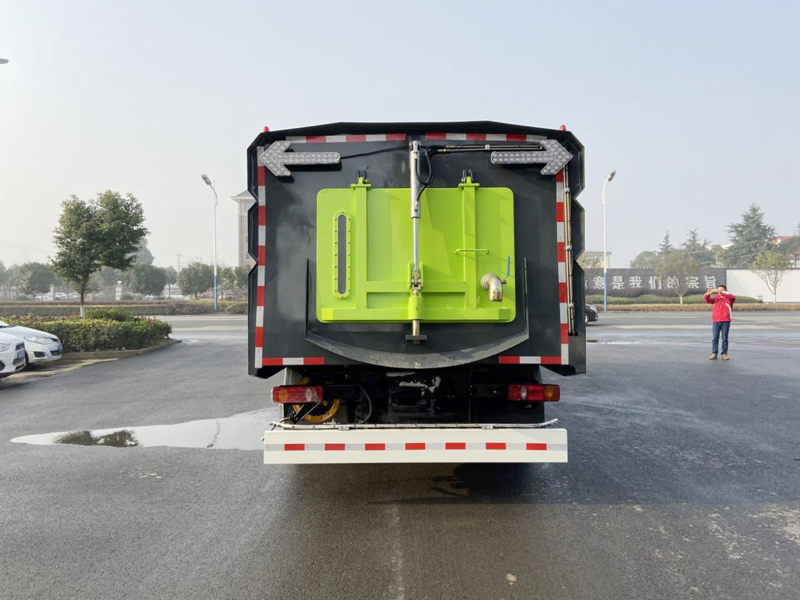

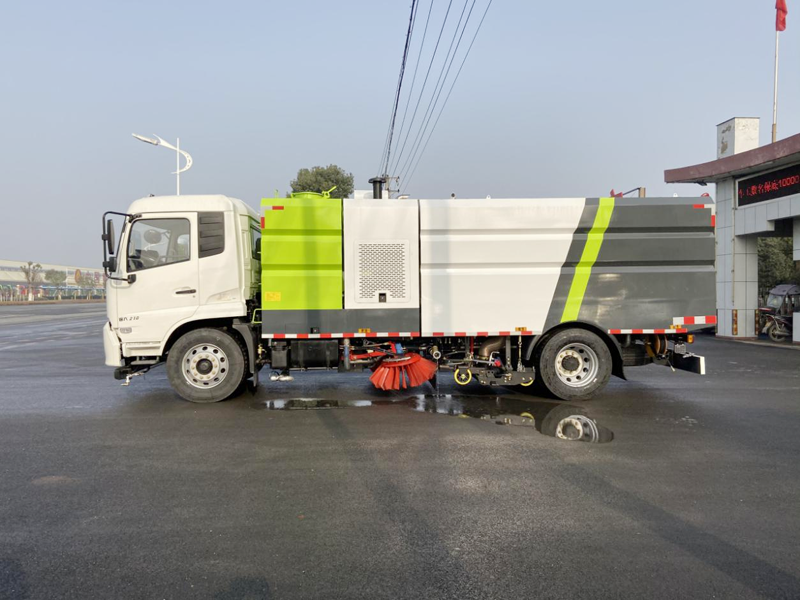

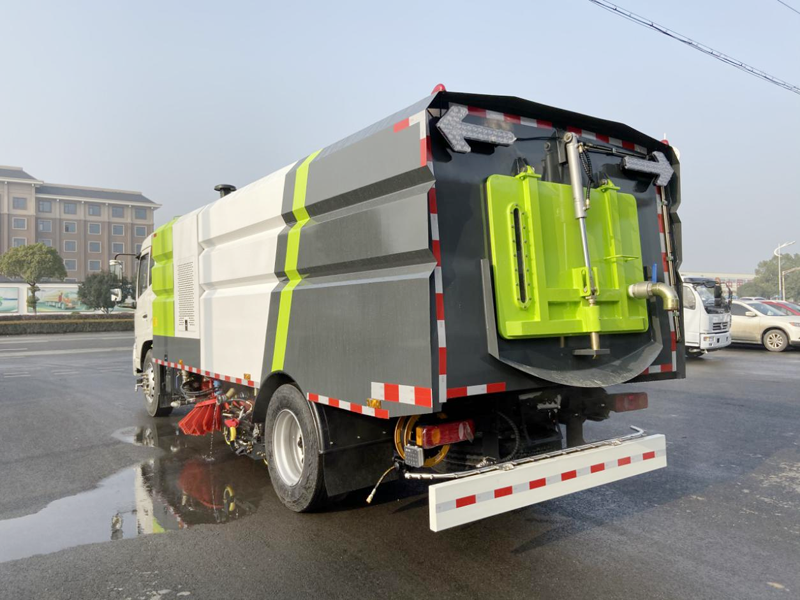

中洁牌XZL5182TXS6型洗扫车

中洁牌XZL5182TXS6型洗扫车
中洁牌XZL5182TXS6型洗扫车
中洁牌XZL5182TXS6型洗扫车
中洁牌XZL5182TXS6型洗扫车


产品名称

东风天锦洗扫车

底盘型号

DFH1180EX8

工信部公告

323

容积(立方)

垃圾箱7立方,清水箱9立方

车辆参数

整车尺寸(长宽高mm)

8600×2500×3120

总质量(kg)

18000

额定载质量(kg)

5970,5905

整备质量(kg)

11900

接近角/离去角(mm)

17/24,17/18,

前悬/后悬(mm)

1430/2360

燃油种类

柴油

**高车速

89

发动机参数

发动机型号

B6.2NS6B210/D6.7NS6B230

排量/功率(kw)

6200/154. 6700/169

排放标准

VI

生产厂家

东风康明斯

型式

直列六缸环保增压电喷柴油机

底盘说明

驱动型式

4×2

轴距(mm)

5000/5300

轮距(前/后)

19143.1934/1820.1860

转向器

方向助力

变速箱

六档机械传动式变速器

离合器

膜片离合器,液压远距离操作,气压伺服助力

制动系统

双回路气制动、弹簧制动、排气制动

驾驶室

 平头一排半驾驶室,全金属封闭式

钢板弹簧片数(前/后)

8/10+8

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

空调

带空调

ABS

ABS


洗扫车专用性能参数:

副发动机:康明斯B170 33,发动机功率:125KW

洗扫宽度:≥3200mm

冲洗宽度:≥22米

洗扫速度:3-20km/h

清扫能力:≥70000㎡/h

清扫效率:98%

**大吸入粒度:120mm

卸料倾翻角度:≥45°

清洗水的额定压力≥10Mpa

 洗扫车简介:

东风天锦洗扫车是我公司研制开发的集扫路车和高压清洗车功能于一体的高效环卫车。具有路面清扫、路面清洗、路沿和路沿石立面刷洗、喷雾降尘、低压冲洗等多种功能。特别适用于城市广场、道路路面和路沿的高清洁度保洁作业,也适用于城市广场、道路路面和路缘的清扫、清洗等普通保洁作业。

该车采用东风天锦二类底盘,加装副发动机、风机、垃圾箱、清扫装置、低压降尘系统、吸嘴、低压冲洗系统、高压水泵、清水箱、高压清洗系统、液压系统、气动系统、电控系统等部件改装而成。

主要性能及特点:

1、洗扫车摆线马达采用和启知名品牌,使用寿命长,稳定可靠,故障率低;液压管路采用德国标准技术密封结构形式,抗震动性好,密封可靠性高,可实现无泄露的密封效果;关键电控元件采用德国西门子,可靠性高,使用寿命长。副发动机采用康明斯170马力柴油机。安装大功率专用风机,吸扫效果好。采用黎航电磁组阀,美国传感器,安装德国品孚高压水泵,带万向高压路沿冲洗,带15米高压冲洗卷盘。后垃圾箱后部带LED箭头指示灯。

2、液压元件采用集成叠加设计,驾驶室电液集中**,操作方便;

3、合金水箱、合金加304不锈钢垃圾箱,不锈钢高压管路,管路系统无泄露,解除你漏油漏水的烦恼

4、可调节的雾状喷洒水压尘,在节水的同时消除二次污染;

5、副发动机与风机之间的传动设置设有自动离合器装置,保证副发动机空载起动和副发动机停机时与风机的自动脱离。

6、功能多,一车多用具有路面清扫、路面洗扫、路沿和路沿石立面洗刷和喷雾降尘、低压冲洗等多种功能。可作为扫路车、洗扫车、路沿清洗车、洒水车和喷雾降尘车使用。用作扫路车时,清水箱容积大,达9m3,可作业8h。用作洗扫车时,一遍洗扫作业,路面洗净率可达90%以上。清洗路缘时,可同时对路缘石立面、贴近路缘的道路路面进行洗刷,对路缘石顶面进行冲刷,并将污水和垃圾收走,能很好地解决路沿的清洗保洁问题。遇干燥气候,可利用喷雾降尘装置进行喷雾降尘。需要对路面进行冲洗时,可利用低压冲洗系统对路面进行低压冲洗。

7、风机采用扫路车专用风机,具有效率高、噪声低、性能曲线平坦、高效区宽广、工作可靠、使用寿命长等特点。

8、低压冲洗系统由底盘发动机驱动的低压水泵,额定流量达90m3/h,用作低压洒水车,可对路面进行左冲、右冲或两面同时冲洗。

9、离心式水泵采用国内**金龙的洒水车专用离心水泵,工作可靠,使用寿命长。

10结构**,性能优良采用了“中置两立扫+中置超宽吸嘴+内置高压水喷杆+左、右高压侧喷杆”的**技术结构。两立扫结构减少了扫刷损耗,超宽吸嘴增大了吸污宽度,左、右侧喷杆增大了清洗宽度,提高了工作效率。内置高压水喷杆能减少水雾与垃圾的飞溅,减少飞溅造成的污染。

11、组合式高压清洗喷杆高压清洗喷杆由左、右喷杆和吸嘴内喷杆组成,附装在吸嘴上或吸嘴内,作业时喷杆离地高度固定不变,不随整车载荷变化,能达到和稳定**佳的清洗效果。左、右喷杆可外摆、收回由气缸驱动,电控系统自动**。左、右喷杆同时摆出时,清洗宽度不小于3.5m,单边摆出时,清洗宽度不小于2.9m。

12、超宽吸嘴超宽吸嘴几乎与车宽平齐,提高了工作效率和作业清洁度。

13、造型新颖,整车美观矩形结构的清水箱、垃圾箱,瓦棱式的表面造型,合理的整车长、宽、高配比,使整车造型美观大方,耳目一新。

14、垃圾箱自洁装置垃圾箱内设有高压水清洗装置,卸料时可帮助卸出垃圾,清洗垃圾箱内壁。

15、有多种作业模式可供选择系统设置了全洗扫、右洗扫、全扫、右扫共4种作业模式,低压清洗系统的左洗、右洗和全洗三种作业模式,喷雾等作业模式。用户可根据作业需要,选择合适的作业模式进行作业。作业模式选定后,只需操作一键,需参与作业的所有机构,会按规定的顺序自动进入作业状态,进行作业。需要停止作业时,一键停机,工作中的所有作业机构,会按规定的顺序自动停止作业,并返回到非运输状态。

16、气动齿式离合器为便于扫路作业时,脱开高压水泵的输入动力,避免高压水泵空转磨损,降低油耗,在高压水泵前设有气动齿式离合器。

17、左、右扫盘左、右立扫采用了清洗扫路车两用扫盘,扫盘具有防撞避让自动复位功能,能紧贴路沿石作业而不被损坏,作业适应性强。可以清扫路面,洗刷路沿石立面。用户需要时,还可以选装普通扫路车扫盘。

18、高压水泵德国品孚原装进口PF36型高压柱塞泵,额定转速1000r/min,流量120L/min。效率高,可靠性好。

19、自动卷绕冲洗卷盘在洗扫车右侧后部装有机械式自动卷绕冲洗卷盘,配15m高压软管,可用于清洗洗扫车本身和其它设备和**, 自动卷绕使水管拉出容易,收回方便。

20、手持喷**手持喷**配快速接头,能方便地与冲洗卷盘连接或脱开。利用手持喷**,清洗效率高、效果好,操作更方便、更安全。

21、全方位报**装置设有低水位报**、污水箱高水位、水温报**、机油报**、液压油压力报**装置。

22、扫盘灯左、右扫盘配备了照明灯,方便在夜间或亮度不够的环境下作业时,监视扫盘的工作情况。

23、触摸屏电控系统本洗扫车选装后部摄相头,驾驶室内装有彩色显示屏。作业时,可以在驾驶室内检查监视清洁效果。倒车时可以清晰后视,防止追尾、碰撞。全车电脑编程PLC**系统,屏幕显示,副机工作水温、机油报**、水位报**、转速、

备注:以上所列参数供用户选购参考,本公司保留改进产品的权利。
